環(huán)氧玻璃鋼防腐地坪施工廠家——上海歐進(jìn)建材有限公司，隨著經(jīng)濟(jì)的快速發(fā)展，中國對石油以及對石化產(chǎn)品的需求不斷增加，從原油、天燃?xì)獾仁a(chǎn)品的運(yùn)輸、儲存中轉(zhuǎn)、管道運(yùn)輸、煉油生產(chǎn)到成品油的儲存，都需要建設(shè)儲罐、管道、生產(chǎn)線等鋼結(jié)構(gòu)裝置，這些裝置都需要防腐涂料。
環(huán)氧樹脂玻璃鋼防腐地坪-適用范圍
◇ 輕工產(chǎn)品、代工儲罐、海洋設(shè)備、輸送管道、電鍍、電解槽等方面的長效防腐蝕；
◇ 要求加強(qiáng)機(jī)械強(qiáng)度的水泥地面或防強(qiáng)酸、強(qiáng)堿化學(xué)溶劑腐蝕的地面及排水溝、堿水池的面層。
環(huán)氧樹脂玻璃鋼防腐地坪-性能特點
◇ 耐強(qiáng)酸、耐強(qiáng)堿；
◇ 粘結(jié)強(qiáng)、抗拉裂；
◇ 提高熱變型溫度，降低溫沖擊強(qiáng)度；
◇ 特別是能提高基體的強(qiáng)度與彈性。
環(huán)氧樹脂玻璃鋼防腐地坪-系統(tǒng)特征
◇ 水性、實色，亮光；
◇ 厚度0.3-3mm；
◇ 一般使用年限為3-5年。
環(huán)氧樹脂玻璃鋼防腐地坪-技術(shù)指標(biāo)
| 試驗項目 | 指標(biāo) | |
| 抗壓強(qiáng)度，Mpa | ≥130 | |
| 彎曲強(qiáng)度，Mpa | ≥230 | |
| 拉伸強(qiáng)度，Mpa | ≥100 | |
| 沖擊韌性，KJ/cm2 | ≥270 | |
| 收縮率，% | ≤0.2 | |
| 耐30%硫酸 | 耐 | |
| 耐30%鹽酸 | 耐 | |
| 耐10%硝酸 | 耐 | |
| 耐10%醋酸 | 耐 | |
| 耐10%氫氧化鈉 | 耐 | |
| 耐汽油，120# | 耐 | |
| 耐5%氫氟酸 | 耐 | |
| 耐氨水 | 耐 |
環(huán)氧樹脂玻璃鋼防腐地坪-施工工藝
| 工藝名稱 | 具體做法及要求 | 參考用量 | ||
| 底涂層 | 1.使用環(huán)氧防腐底漆：主漆和固化劑按比例混合，并攪拌均勻； 2.用滾筒均勻地滾涂，無漏涂； 3.門邊、墻角、墻腳、機(jī)腳等使用毛刷刷涂。 | 0.15-0.20Kg/m2 | ||
| 玻纖布 | 鋪設(shè)玻纖布，將調(diào)好的環(huán)氧樹脂和固化劑倒在玻纖布上，用刮刀刮平。 | |||
| 中涂砂漿 | 1.使用防腐環(huán)氧中涂漆：主漆和固化劑按比例混合后加40～100目石英砂攪拌均勻； 2.用批刀整體滿刮1～2遍； 3.待固化后，打磨批刀痕等缺陷處，并清理干凈。 | 0.6kg/m2/mm | ||
| 膩子層 | 1.使用防腐環(huán)氧中涂漆：主漆和固化劑按比例混合后加適量填料（如石英粉、滑石粉）攪拌均勻； 2.用批刀批括1-2遍，重點是填補(bǔ)地面的坑洞缺陷處； 3.待固化后，打磨批刀痕等缺陷處，用吸塵器、擰干的濕毛巾等清理干凈。 | 0.2-0.3 kg/m2 | ||
| 面涂層 | 1.使用防腐環(huán)氧面漆：主漆和固化劑按比例混合，攪拌均勻； 2.用準(zhǔn)備好的滾筒浸上面漆，均勻滾涂，要求涂層均勻，無漏涂，滾涂2遍，或噴涂1-2遍。 | 0.25-0.30kg/m2 |

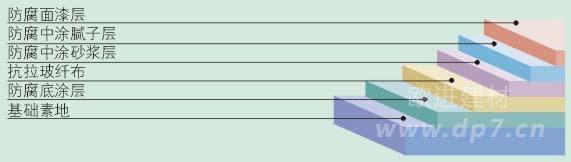

環(huán)氧樹脂玻璃鋼防腐地坪-施工剖面
